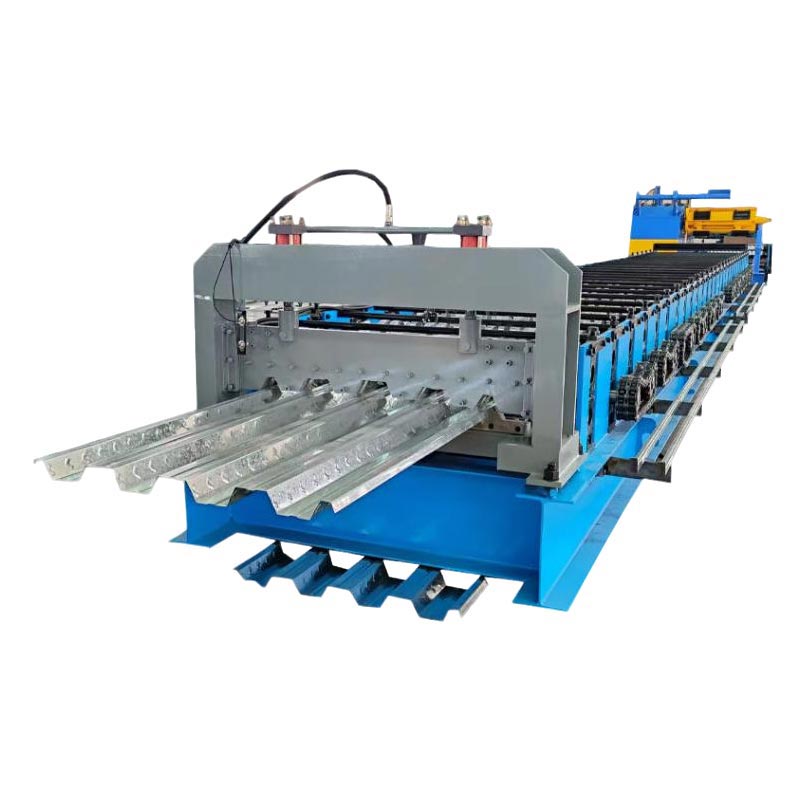

ເຄື່ອງມ້ວນຊັ້ນ 720

ເຄື່ອງຈັກຜະລິດກະໂປງປະກອບຊັ້ນ 720 ທີ່ໃຊ້ໃນຊັ້ນປະມານ 720 ຫນ່ວຍໃຊ້ເວລາກາງແຂນເຫຼັກດິບແລະຮູບຊົງໃຫ້ພວກເຂົາເຂົ້າໄປໃນກະດານດາດຟ້າສູງ. ນີ້ ເກີດຂື້ນໃນການດໍາເນີນງານຢ່າງຕໍ່ເນື່ອງຫນຶ່ງຢ່າງຕໍ່ເນື່ອງ. ໃນຫຼັກຂອງມັນ, ເຄື່ອງນີ້ແມ່ນໂຮງງານໄຟຟ້າຂອງການຜະລິດທີ່ທັນສະໄຫມ. ມັນ ປະສົມປະສານທີ່ສູງກວ່າດ້ວຍວິສະວະກໍາທີ່ຊັດເຈນແລະຄວາມທົນທານຂອງຫຍາບ. ມັນຕອບສະຫນອງຄວາມຮຽກຮ້ອງຕ້ອງການທີ່ເຂັ້ມງວດຂອງໂລກ ອຸດສາຫະກໍາການກໍ່ສ້າງ. ຂະບວນການປະກອບມ້ວນແບບອັດຕະໂນມັດຮັບປະກັນຄຸນນະພາບທີ່ສອດຄ່ອງແລະຄວາມຖືກຕ້ອງທີ່ສູງກວ່າ.ສູງນີ້ ປະສິດທິພາບເຮັດໃຫ້ເຄື່ອງຈັກຊັບສິນທີ່ຂາດບໍ່ໄດ້ສໍາລັບຜູ້ຜະລິດທີ່ມີສຽງໃດໆ.

ສ່ວນປະກອບຫຼັກແລະການເຮັດວຽກ

1. ການຈ່າຍເງິນເດືອນແລະນັກສຶກສາ

ລະບົບເລີ່ມຕົ້ນດ້ວຍເຄື່ອງຕັດຕົກທີ່ມີຫນ້າທີ່ຫນັກ. ມັນຖືແຜ່ນເຫຼັກດິບ. ຄວາມຫນາຂອງ coil ໂດຍປົກກະຕິ ຕັ້ງແຕ່ 0,8mm ເຖິງ 1.5mm. ຄວາມກວ້າງສາມາດສູງເຖິງ 1250mm. ເຄື່ອງຕົບແຕ່ງມີລະບົບການຂະຫຍາຍຕົວ Mandrelrel ແລະເບກ ກົນໄກ. ລະບົບນີ້ປະຕິບັດສາມຫນ້າທີ່ສໍາຄັນ: ມັນຄວບຄຸມຄວາມໄວທີ່ບໍ່ສາມາດໃຊ້ໄດ້, ປ້ອງກັນບໍ່ໃຫ້ ອຸປະກອນການ, ແລະຮັບປະກັນອາຫານທີ່ລຽບງ່າຍ.

2. ຫນ່ວຍອາຫານແລະລະດັບ

ລອກເອົາເຫຼັກຈາກຜ້າຄຸມສາມາດໂຄ້ງເລັກນ້ອຍຫຼືເປັນຮອຍ. ນີ້ເອີ້ນວ່າ "ຊຸດວົງດົນຕີ." ນີ້ແມ່ນວຽກງານຂອງ ຫນ່ວຍບໍລິການໃນລະດັບ. ມັນປະຕິບັດວຽກງານທີ່ສໍາຄັນນີ້ດ້ວຍເຄື່ອງມ້ວນທີ່ມີຄວາມແມ່ນຍໍາທີ່ແບນເຫຼັກ, ກໍາຈັດຄວາມກົດດັນທັງຫມົດ ແລະຄວາມບໍ່ສົມບູນແບບ. ອຸປະກອນການທີ່ສົມບູນແບບແມ່ນມີຄວາມສໍາຄັນສໍາລັບຄວາມຖືກຕ້ອງແລະຮູບລັກສະນະຂອງໂປຼແກຼມທີ່ມີຄວາມຖືກຕ້ອງຂອງໂປຣໄຟລ໌ສຸດທ້າຍ.

3. ສະຖານີປະຈໍາປີ / Notching

ກ່ອນທີ່ຈະສ້າງແບບຟອມຕົ້ນຕໍ, ແຖບເຫຼັກທີ່ຮາບພຽງອາດຈະຜ່ານສະຖານີແກັບ. ມັນແມ່ນໄຮໂດຼລິກຫຼື servo-driven. ສະຖານີແຫ່ງນີ້ເພີ່ມການຝັງສົບ, ຮູບໍລິການ, ຫລືແບບທີ່ສອດຄ່ອງ. ການສະເຫນີເຄື່ອງມືທີ່ຄວບຄຸມ servo ຄວາມຍືດຍຸ່ນແລະຄວາມແມ່ນຍໍາສໍາລັບຮູບແບບທີ່ສັບສົນ.

4. ຫົວໃຈ: ມ້ວນສະຖານີ

ນີ້ແມ່ນການມ້ວນຊັ້ນ 720 ແບບທີ່ປະກອບດ້ວຍຊັ້ນຂອງເຄື່ອງທີ່ປະກອບດ້ວຍຊຸດຂອງບ່ອນຢືນ (ໂດຍປົກກະຕິ 18 ເຖິງ 22 ປີຂຶ້ນໄປ ເພີ່ມເຕີມ) .Each ຢືນມີ rollers ເຫຼັກແຂງຄູ່. ແຕ່ລະຊຸດຂອງ rollers ງໍເຫຼັກໃຫ້ເລັກນ້ອຍ. ພວກເຂົາ ຄ່ອຍໆຮູບຮ່າງເຂົ້າໄປໃນໂປຼໄຟລ໌ Deck ຂອງ 720 ສຸດທ້າຍ. ຈຸດຢືນທີ່ຖືກຕິດຢູ່ເທິງກອບທີ່ເຂັ້ມແຂງ, ເສີມສ້າງເພື່ອຮັກສາ ການຈັດລຽນ.

5. ລະບົບຕັດໃຫ້ຍາວ

ຫຼັງຈາກເຫຼັກໄດ້ຖືກສ້າງຕັ້ງຂຶ້ນຢ່າງເຕັມທີ່, ມັນຈະເຄື່ອນຍ້າຍໄປທີ່ຫນ່ວຍຕັດ. ຕົວເຂົ້າລະຫັດທີ່ມີຄວາມຖືກຕ້ອງຕິດຕາມຄວາມຍາວຂອງມັນ. ໃນເວລາທີ່ ຄວາມຍາວທີ່ກໍານົດໄວ້ກ່ອນແມ່ນບັນລຸໄດ້, sheculic sheculic ຫຼືການບິນທີ່ໄດ້ຮັບການ saw ເຮັດໃຫ້ການຕັດທີ່ສະອາດ. ສິ່ງນີ້ເກີດຂື້ນໂດຍບໍ່ຕ້ອງຢຸດ ເຄື່ອງ. ເຕັກໂນໂລຢີ "ການບິນ" ແມ່ນກຸນແຈສໍາຄັນໃນການຜະລິດສູງ.

6. ເຄື່ອງລໍາລຽງດ້ານຜົນຜະລິດແລະສະຖານີ stacking

ແຜງດາດຟ້າສໍາເລັດຮູບແມ່ນຖືກຖ່າຍທອດໄປ. ລະບົບ Stacking ແບບອັດຕະໂນມັດແລ້ວເຂັມຂັດໃສ່ແຜງເປັນມັດ. ມັດແມ່ນກຽມພ້ອມສໍາລັບການສາຍແລະການຂົນສົ່ງ.

.. ລະບົບຄວບຄຸມ

ຕົວຄວບຄຸມຕາມເຫດຜົນທີ່ເຮັດໃຫ້ມີເຫດຜົນໃນໂຄງການ (PLC) ໄດ້ຫມົດການປະຕິບັດງານທັງຫມົດຈາກຫນ້າຈໍສໍາຜັດທີ່ເປັນມິດກັບຜູ້ໃຊ້ (HMI). ຜູ້ປະຕິບັດງານສາມາດໃສ່ຕົວກໍານົດການເຊັ່ນຄວາມຍາວຂອງກະດານແລະປະລິມານ. The PLC ຕິດຕາມກວດກາຂະບວນການ, ໃຫ້ການວິນິດໄສ, ແລະໃຫ້ຂໍ້ມູນການຜະລິດ.

ສະຖານະການການສະຫມັກ

ໂປແກຼມທໍາລາຍ 720 ແຫ່ງຈາກເຄື່ອງຈັກຜະລິດກະແສໄຟຟ້າໃນ 720 ແຫ່ງນີ້ແມ່ນໃຊ້ໃນລະບົບຊັ້ນປະສົມ. ກຸນແຈ ຄໍາຮ້ອງສະຫມັກປະກອບມີ:

ຕຶກອາຄານການຄ້າທີ່ມີຄວາມສູງສູງ: ໂຮງແຮມຫ້ອງການ, ໂຮງແຮມ, ແລະການພັດທະນາການນໍາໃຊ້ແບບປະສົມຈາກໄວຈາກ The 720 Deck ການຕິດຕັ້ງແລະຫຼຸດຜ່ອນການນໍາໃຊ້ຊີມັງ.

ສະຖານທີ່ອຸດສາຫະກໍາ: ສາງ, ໂຮງງານຜະລິດ, ແລະສູນການຂົນສົ່ງ. ຄວາມສາມາດທີ່ຍາວນານຂອງດາດຟ້າແລະ ຄວາມເຂັ້ມແຂງສູງແມ່ນເຫມາະສໍາລັບພື້ນທີ່ກວ້າງຂວາງ, ເປີດກວ້າງ.

ໂຄງການສະຖາບັນ: ມະຫາວິທະຍາໄລ, ໂຮງຫມໍ, ແລະສະຫນາມກິລາກິລາ. ສະຖານທີ່ເຫຼົ່ານີ້ຮຽກຮ້ອງໃຫ້ມີຄວາມເຂັ້ມແຂງແລະທົນທານຕໍ່ໄຟໄຫມ້ ລະບົບຊັ້ນ.

ຕຶກອາຄານຫ້ອງແຖວຫຼາຍຊັ້ນ: ໃນຖານະເປັນເວທີທີ່ກຽມພ້ອມສໍາລັບພື້ນເຮືອນຊີມັງ, ມັນຈະເລັ່ງໃຫ້ຫຼາຍ ກໍານົດເວລາກໍ່ສ້າງໂດຍລວມ.

ພາລາມິເຕີດ້ານວິຊາການ

ຂໍ້ໄດ້ປຽບທີ່ສໍາຄັນ

ປະສິດທິພາບສູງແລະຜົນຜະລິດ

ລືມຄູ່ມືແຮງງານແລະເຄື່ອງຊ້າ. ລະບົບອັດຕະໂນມັດຂອງພວກເຮົາຜະລິດທີ່ບໍ່ຢຸດຢູ່ໃນເວລາ 20 ແມັດຕໍ່ ນາທີ. ຜົນປະໂຫຍດຄວາມໄວອັນໃຫຍ່ຫຼວງນີ້ຊ່ວຍໃຫ້ທ່ານສາມາດຈັດການກັບສັນຍາໃຫຍ່ແລະຈັດສົ່ງໃຫ້ພວກເຂົາກ່ອນລ່ວງຫນ້າ ຕາຕະລາງ.

ຄວາມແມ່ນຍໍາພິເສດແລະຄວາມສອດຄ່ອງ

ຂະບວນການປະກອບແບບມ້ວນແບບຫຼາຍຂັ້ນຕອນແມ່ນເຄື່ອງບູຊາທີ່ມີຄວາມແມ່ນຍໍາແລະກອບທີ່ແຫນ້ນຫນາ. ນີ້ຮັບປະກັນທຸກໆແມັດຂອງ ສຽງມີຂະຫນາດແລະຮູບຮ່າງດຽວກັນ. ຜົນໄດ້ຮັບແມ່ນບໍ່ມີບັນຫາການຕິດຕັ້ງຢູ່ໃນສະຖານທີ່ແລະຮັບປະກັນໂຄງສ້າງ ການປະຕິບັດ.

ຄວາມທົນທານທີ່ແຂງແຮງ & ບໍາລຸງຮັກສາຕ່ໍາ

ພາກສ່ວນທີ່ສໍາຄັນເຊັ່ນ: ການປະກອບເປັນ rollers, shaft, ແລະເກຍແມ່ນຜະລິດຈາກເຕົາເຫລັກທີ່ສູງ. ພວກເຂົາກໍ່ຄືກັນ ການປິ່ນປົວດ້ວຍຄວາມຮ້ອນສໍາລັບຄວາມແຂງກະດ້າງທີ່ສຸດແລະການຕໍ່ຕ້ານ. ນີ້ເຮັດໃຫ້ເຄື່ອງຈັກມີຊີວິດທີ່ມີປະຕິບັດງານທີ່ຍາວນານ ການແຂ່ງຂັນເວລາພຽງເລັກນ້ອຍສໍາລັບການບໍາລຸງຮັກສາ.

ຄວາມຍືດຫຍຸ່ນໃນການດໍາເນີນງານທີ່ໂດດເດັ່ນ

ເຄື່ອງສາມາດປັບຕົວໄດ້ງ່າຍ. ຊຸດ Roller ແບບໄວ (ເປັນທາງເລືອກ) ແລະການປັບແບບ HMI ແບບງ່າຍດາຍຊ່ວຍໃຫ້ມັນ ຜະລິດຕະພັນ Profiles Deck ທີ່ແຕກຕ່າງກັນ. ມັນສາມາດປ່ຽນລະຫວ່າງຊຸດໄດ້ງ່າຍໆເຊັ່ນ 50 ຫຼື 60 ຫຼື 60. ຄວາມຍືດຫຍຸ່ນນີ້ສະຫນອງຄວາມສູງນີ້ ກັບຄືນສູ່ການລົງທືນ.

ອັດຕະໂນມັດທີ່ເປັນມິດກັບຜູ້ໃຊ້

ລະບົບຄວບຄຸມ PLC ALE SIMPLIFY Actions. ມັນຮຽກຮ້ອງໃຫ້ມີວຽກງານຄູ່ມືພຽງເລັກນ້ອຍຫຼາຍ. ຜູ້ປະຕິບັດງານສາມາດເກັບອາຫານສູດສໍາລັບ ຜະລິດຕະພັນທີ່ແຕກຕ່າງກັນ. ລະບົບດັ່ງກ່າວຍັງສະຫນອງການຕິດຕາມກວດກາແລະການຕິດຕາມກວດກາທີ່ແທ້ຈິງແລະການແກ້ໄຂບັນຫາ. ນີ້ຊ່ວຍຫຼຸດຜ່ອນທັກສະ ຕ້ອງການທີ່ຈະດໍາເນີນການເຄື່ອງຈັກ.

ຄຸນນະພາບຂອງຜະລິດຕະພັນສໍາເລັດຮູບ

ຫນ່ວຍບໍລິການທີ່ກໍາລັງຮັບປະກັນພື້ນຜິວຂອງດາດຟ້າແມ່ນຮາບພຽງແລະບໍ່ຄ່ອງແຄ້ວ. ລະບົບຕັດເກມບິນສ້າງຄວາມສະອາດ, ຮຽບຮ້ອຍ ບໍ່ມີ burrs. ນີ້ເຮັດໃຫ້ການຈັດການແລະການຕິດຕັ້ງປອດໄພກວ່າ. ຜະລິດຕະພັນສຸດທ້າຍມີຮູບລັກສະນະທີ່ມີມືອາຊີບ, ມີຄຸນນະພາບສູງ.

ລາຍລະອຽດຂອງຜະລິດຕະພັນ

A. ການອອກແບບ Roller ແລະການຜະລິດ

ໃນຖານະເປັນຫົວໃຈຂອງເຄື່ອງມ້ວນຊັ້ນ 720 ກະດາດ, ມ້ວນຂອງພວກເຮົາແມ່ນໂປຣໄຟລ໌ cnc-machined ທີ່ສັບສົນ. ຂອງເຂົາເຈົ້າ ການສ້າງເລີ່ມຕົ້ນດ້ວຍການອອກແບບດິຈິຕອລ / Cam Digital Design ທີ່ວາງແຜນທີ່ຂະບວນການທັງຫມົດ. ຮູບແບບນີ້ແມ່ນແປໂດຍ ອຸປະກອນ CNC ເຂົ້າໄປໃນໂປຼໄຟລ໌ທີ່ຕັດຢ່າງສົມບູນ.

ROLLERS ແມ່ນຜະລິດຈາກ GCR15 BILLING BILLETS ເຫຼັກ. ພວກມັນມີຮູບຊົງໂດຍໃຊ້ສາຍແອວ CNC ທີ່ມີຄວາມແມ່ນຍໍາສູງ ເຄື່ອງຈັກ. ຕໍ່ໄປ, ພວກເຂົາເຈົ້າໄດ້ຮັບການປິ່ນປົວຄວາມຮ້ອນ -Cement-quenching ແລະ tempering. ຂະບວນການນີ້ເຮັດໃຫ້ພວກເຂົາມີຫຼັກທີ່ເຄັ່ງຄັດແລະຍາກ ດ້ານ, ບັນລຸ HRC 58-62.

roller ແຕ່ລະຄົນແມ່ນຫນ້າດິນທີ່ມີຄວາມແມ່ນຍໍາແລະຫຼັງຈາກນັ້ນໄດ້ໂປໂລຍກັບບ່ອນແລກປ່ຽນຄວາມທີ່ flawless. ຂັ້ນຕອນສຸດທ້າຍນີ້ຫຼຸດຜ່ອນຄວາມຂັດແຍ້ງ, ການບໍລິໂພກພະລັງງານຫຼຸດລົງຕ່ໍາ, ແລະປົກປ້ອງການເຄືອບຂອງເຫລັກຈາກຮອຍຂີດຂ່ວນ.

B. ກອບໂຄງສ້າງແລະການຈັດຕໍາແຫນ່ງ

ພື້ນຖານຂອງເຄື່ອງຈັກຜະລິດຂອງເຄື່ອງຈັກຜະລິດຕະພັນທີ່ເຮັດດ້ວຍກະໂປງ 720 ແຫ່ງແມ່ນກອບຫນັກທີ່ສ້າງມາຈາກແຜ່ນເຫຼັກຂະຫນາດ 25 ມມແລະເສົາໄຟຟ້າ. ໂຄງສ້າງນີ້ແມ່ນ welded ເປັນມືອາຊີບແລະຫຼັງຈາກນັ້ນຄວາມກົດດັນທີ່ໂລ່ງໃຈໃນການປ້ອງກັນການ warping ອະນາຄົດ. ທຸກສະຖານີປະກອບ ຖືກຕິດຢູ່ໃນທາງທິດສະດີທີ່ມີຄວາມແມ່ນຍໍາ, ຮັບປະກັນການຈັດສັນ Roller ທີ່ດີເລີດ. ການອອກແບບທີ່ເຂັ້ມແຂງນີ້ທັງສອງ ດູດໃຫ້ກໍາລັງສູງຂອງກໍາລັງປະກອບເປັນເຫຼັກຫນາແລະຮັກສາຄວາມຖືກຕ້ອງເລຂາຄະນິດໃນໄລຍະຮອບວຽນລ້ານຮອບ.

C. ລະບົບການຕັດແມ່ນຄວາມແມ່ນຍໍາ

ລະບົບຕັດເກມບິນແມ່ນມີຄວາມຄ່ອງແຄ້ວສູງ. ເຄື່ອງເຂົ້າລະຫັດຫມູນວຽນລັອກໃສ່ດາດຟ້າທີ່ເຄື່ອນຍ້າຍ. ມັນສົ່ງຄວາມໄວໃນເວລາຈິງ ຂໍ້ມູນກັບ PLC. Shear Sheculic ຫຼື servo saw saws ແມ່ນຕິດຢູ່ເທິງລົດເຂັນ. ລົດບັນທຸກເລັ່ງໃຫ້ກົງກັບ ຄວາມໄວຂອງ Deck ຢ່າງແນ່ນອນ. ຫຼັງຈາກນັ້ນ, ມັນເຮັດໃຫ້ການຕັດ, decelerates, ແລະກັບຄືນສູ່ການເລີ່ມຕົ້ນ. ສິ່ງນີ້ເກີດຂື້ນໃນສ່ວນຫນຶ່ງຂອງ a ທີສອງ. ແຜ່ນໃບຄ້າຍຄືແມ່ນຜະລິດຈາກເຫຼັກກ້າທີ່ແຂງກະດ້າງ. ພວກເຂົາສົ່ງໃບທີ່ສະອາດ, ເຮັດໃຫ້ບໍ່ຕ້ອງການເຮັດວຽກຕື່ມອີກ.

D. ວັດສະດຸແລະການເຄືອບ

ສ່ວນປະກອບສໍາຄັນທັງຫມົດໃຊ້ວັດສະດຸທີ່ມີເກນສູງ. ນີ້ປະກອບມີ shafts, ເກຍ, ແລະ sprockets. ພວກເຂົາຖືກປິ່ນປົວທັງຫມົດ ສໍາລັບຄວາມທົນທານ. ພາຍນອກຂອງເຄື່ອງແມ່ນ sandblasted ແລະເຄືອບດ້ວຍສີອຸດສາຫະກໍາ. ນີ້ສະຫນອງ rust ທີ່ດີເລີດ ການປ້ອງກັນແລະສິ້ນສຸດສໍາເລັດຮູບມືອາຊີບສໍາລັບການນໍາໃຊ້ກອງປະຊຸມ.

E. ຄວາມປອດໄພແລະ ergonomics

ຄວາມປອດໄພຂອງຜູ້ປະຕິບັດງານແມ່ນບູລິມະສິດອັນດັບຫນຶ່ງ. ເຄື່ອງມີກອງອ້ອມຮອບພາກສ່ວນເຄື່ອນທີ່ທັງຫມົດ. ປຸ່ມຢຸດດ່ວນ ໃນຫລາຍຈຸດ. Interlocks ຄວາມປອດໄພດ້ານໄຟຟ້າແມ່ນລວມຢູ່. ແຜງຄວບຄຸມສູນກາງເຮັດໃຫ້ຜູ້ປະຕິບັດງານ ດໍາເນີນຂະບວນການທັງຫມົດຈາກສະຖານທີ່ແຫ່ງຫນຶ່ງທີ່ປອດໄພ.

ໃນການສະຫລຸບ, ເຄື່ອງຈັກຜະລິດຕະພັນປະກອບຊັ້ນ 720 ແມ່ນຫຼາຍກ່ວາພຽງແຕ່ເຄື່ອງຈັກເທົ່ານັ້ນ. ເຄື່ອງຈັກເຄື່ອງຈັກນີ້ກ້າວຫນ້າ ການຜະລິດສໍາລັບຂະແຫນງກໍ່ສ້າງ. ມັນສະຫນອງຄຸນນະພາບອັນດັບຫນຶ່ງ, ມີຄຸນນະພາບສູງ, ແລະຄວາມຫນ້າເຊື່ອຖືທີ່ບໍ່ຕ້ອງການ. ສິ່ງນີ້ຊ່ວຍໃຫ້ຜູ້ຜະລິດສາມາດສ້າງໂຄງຮ່າງຂອງພື້ນຖານໂຄງລ່າງທີ່ທັນສະໄຫມດ້ວຍຄວາມຫມັ້ນໃຈແລະຄວາມແມ່ນຍໍາທັງຫມົດ.
